Контроллер измерительный технологического оборудования



 Контроллер измерительный технологического оборудования Granch SBTC2-PB/PO

Сертификат соответствия ТР ТС 012/2011 № RU C-RU.AA87.В.01136

Контроллер предназначен для измерений выходных сигналов датчиков в виде напряжения
и силы постоянного тока, электрического сопротивления постоянного тока, преобразования измеренных
значений в цифровой код, формирования сигналов управления по заданным алгоритмам, приема,
передачи и маршрутизации информации по последовательным каналам связи.

Маркировка взрывозащиты:  PB Ex db [ia Ma] [op is Ma] I Mb / PO Ex s ia [ia Ma]
[op is Ma] I Ma





Технические характеристики:

Количество кабельных вводов для кабелей диаметром до 25 мм 10
Максимальное количество устанавливаемых в контроллер функциональных
модулей в любой комбинации 		7
Виды (параметры) внешних сигналов В зависимости от типов
установленных модулей
Количество проводных каналов связи, обеспечивающих передачу данных по
интерфейсу SBNI 		от 2 до 12
Количество проводных каналов связи, обеспечивающих передачу данных по
интерфейсу Ethernet, не более 		4
Количество оптоволоконных каналов связи, не более 2
Максимальная скорость передачи данных по оптоволоконным каналам связи
и каналам Ethernet 		100 Мбит/с
Время формирования и приёма сетевой команды при скорости передачи
сетевого интерфейса 500 кбит/с, не более 		40 мс
Время ретрансляции сетевой команды при скорости передачи сетевого
интерфейса 500 кбит/с 		5 мс
Количество внешних линий электропитания                                          2
Напряжение питания сети переменного тока частотой 50 Гц                    от 30 до 150 В
Потребляемая мощность, не более                                 150 Вт
Режим работы                     Непрерывный
Время работы от ИПР, не менее *                                      16 ч
Габаритные размеры, не более             580 х 640 х 560 мм
Масса, не более                                  150 кг

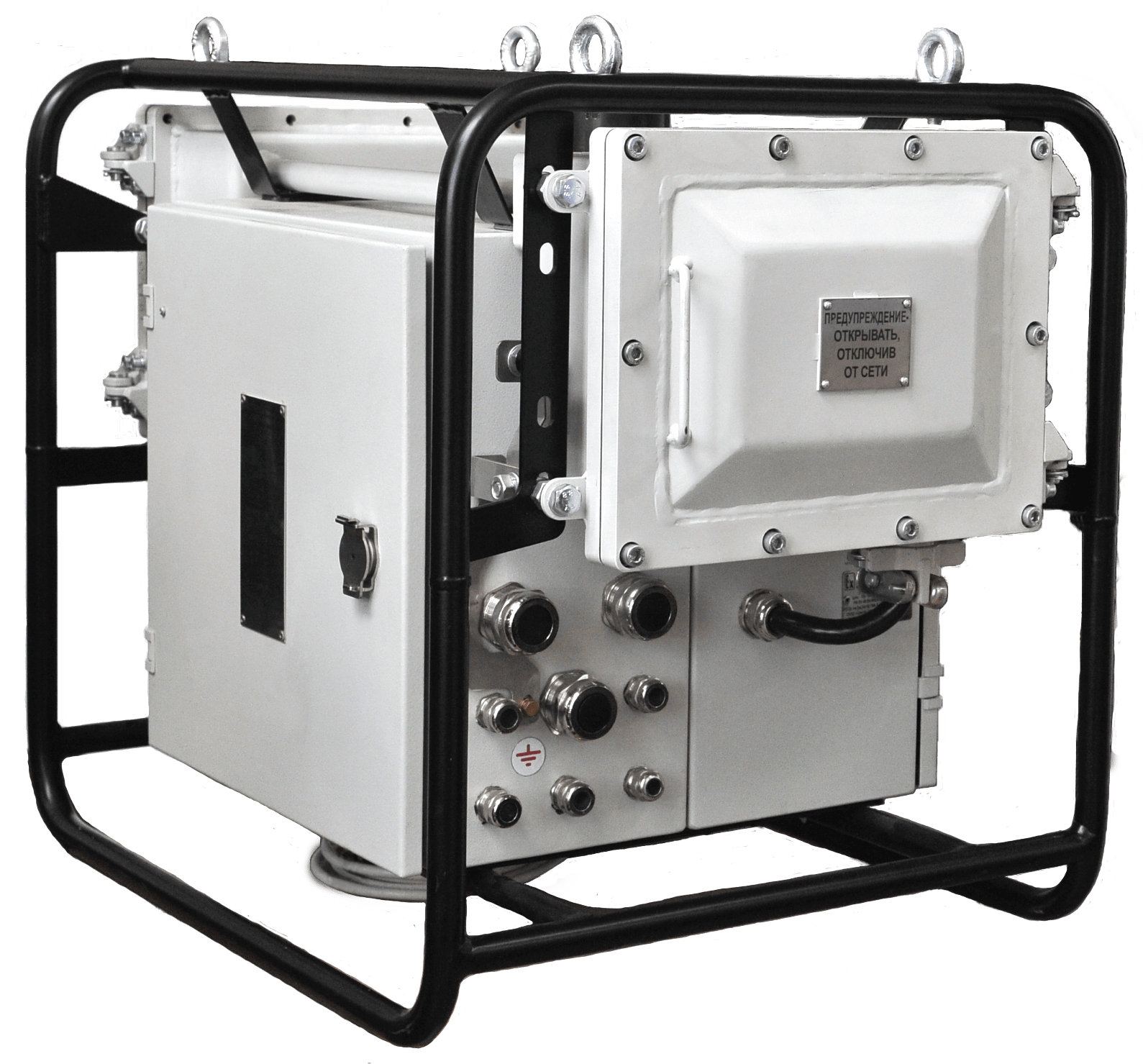

Контроллер измерительный технологического оборудования Granch SBTC3-РВ/РО

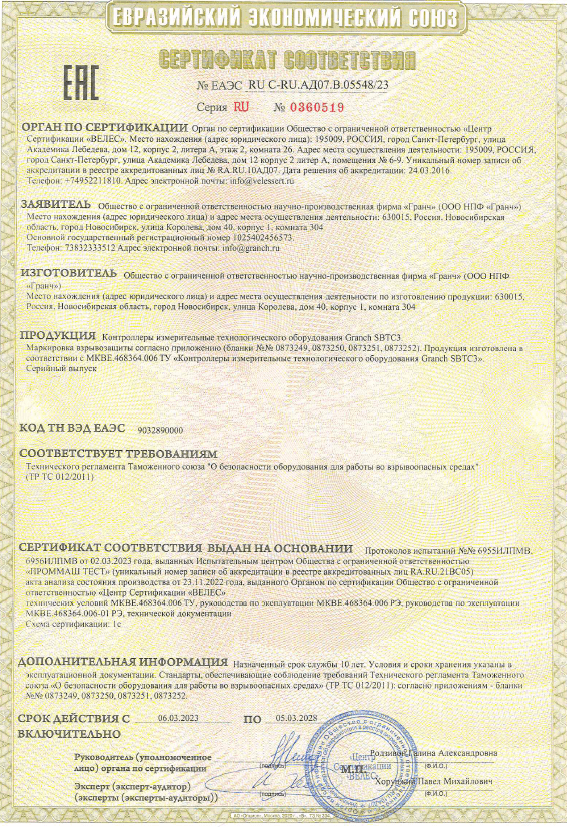

Сертификат соответствия ТР ТС 012/2011 № ЕАЭС RU C-RU.AД07.В.05548/23

Контроллер предназначен для:

  • для измерения непрерывных сигналов датчиков, представленных напряжением постоянного тока, силой постоянного тока, электрическим сопротивлением постоянного тока,  для преобразований измеренных значений в значения физических величин, формирования сигналов управления по заданным алгоритмам, приема, передачи и маршрутизации информации по последовательным каналам связи и, в зависимости от модификации, искробезопасного электропитания различного оборудования связи и автоматизации;
  • для построения систем автоматизированного управления: проветриванием горных выработок; конвейерным транспортом; системах контроля электроснабжения; прочих системах автоматизированного сбора;

  • для обработки, передачи информации на разнесённых технологических объектах и управления технологическими процессами, связанными с обеспечением промышленной безопасности и безопасности производства работ.

    Маркировка взрывозащиты: PB Ex db [ia Ma] [op is Ma] I Mb X/ PO Ex ma [ia] [op is] I Ma X



Технические характеристики:

Максимальное количество позиций для модулей связи с объектами, шт. 5
Максимальное количество позиций для барьеров, шт. 13
Максимальное количество измерительных дифференциальных аналоговых каналов, шт. 24
Максимальное количество входных логических каналов, шт. 16
Максимальное количество выходных логических каналов, шт. 16
Максимальная мощность источника питания постоянного тока для питания внешнего оборудования искробезопасным напряжением 12 В, Вт 5
Максимальное количество проводных каналов связи, обеспечивающих передачу данных по интерфейсу Ethernet, шт. 2
Максимальное количество оптоволоконных каналов связи, обеспечивающих передачу данных по интерфейсу Ethernet, шт. 2
Максимальная скорость передачи данных по оптоволоконным каналам связи и каналам Ethernet, Мбит/с 100
Количество проводных каналов связи, обеспечивающих передачу данных по интерфейсу RS-485, шт. 3
Максимальное количество проводных каналов связи, обеспечивающих передачу данных по интерфейсу SBNI, шт. 2
Число радиоканалов связи, соответствующих стандарту IEEE 802.11 b/g/n/i  с рабочей частотой от 2400 до 2483,5 МГц, шт. 1
Степень защиты от внешних воздействий, обеспечиваемая оболочкой контроллера, по ГОСТ 14254 IP54
 Рабочий диапазон температур окружающей среды, °С От минус 10 до плюс 40
Максимальная относительная влажность при 35 °С, %                    98
Максимальное количество независимых входных линий электропитания от сети переменного тока с частотой 50 Гц, шт. 2
Наличие разъединителя четырехполюсного для отключения всех линий питания от электросети Да
Напряжение входных линий электропитания от сети переменного тока, В от 28 до 150
Максимальная потребляемая мощность, Вт 75
Режим работы Непрерывный
Автоматический переход на работу от ИПР при отсутствии внешнего питания Да
Время работы от источника питания резервного, часов, не менее часов 16
Время заряда источника питания резервного, часов, не менее 40
Габаритные размеры, мм, не более 630 х 520 х 770
Масса, кг, не более 80
Срок службы, лет 10


 Область применения контроллеров – подземные выработки шахт, рудников и их наземные строения, опасные по газу (метану) и/или угольной пыли, с выходными электрическими цепями и оптическими линиями для подключения оборудования в зонах с постоянным присутствием рудничного газа (метана) и/или угольной пыли в соответствии с Ех-маркировкой.
